內容編輯申甌交換機PC串口話務接口接線圖
話務串口
申甌交換機是通過串口與電腦com口相連結,電話交換機端提供RS232 串口是一個4P水晶插頭rj11(與電話機手柄線的水晶頭相同)，順序從左到右為1-4針(接線端口朝胸口,水晶頭卡簧朝下數(shù))，出廠四芯水晶頭分別是:1黑2紅3綠4黃, 連結到另一端為9 孔標準串口插頭(也可改為25 孔標準插頭)接電腦。

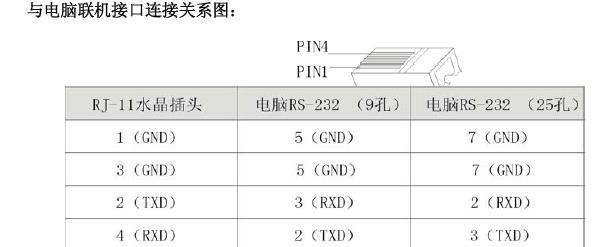

9 孔標準串口com插頭分別接法是: 2腳接水晶頭4針,3腳接水晶頭2針,5腳接水晶頭1,3針,其它空,(9 孔標準串口插頭上排5個,下排4個,分別有序號)
申甌電話交換機連接線出廠時一般為5米，最長不能超過80 米。超過此范圍可另配置我公司生產(chǎn)的長線驅動器，其距離能增加到1Km。
電話交換機與RS232 串口是連接到電腦終端。連接速率為9600bit/s
